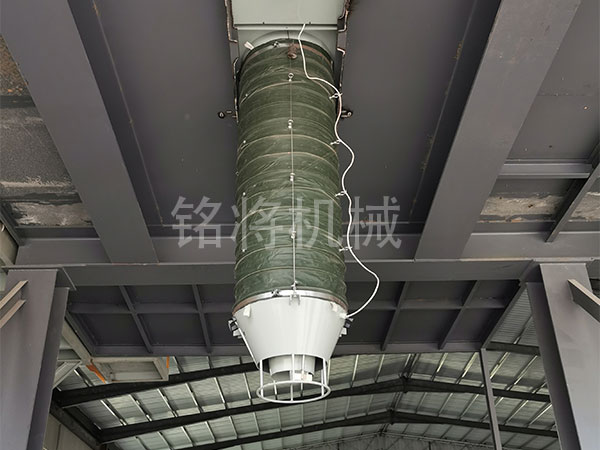

庫底散裝機

產品介紹

  銘將機械干灰散裝機規格齊全，生產的汽車散裝機、水泥散裝機、熟料散裝機、干灰散裝機、粉煤灰散裝機、庫底庫側散裝機，裝車效率高，運行穩定，得到用戶的廣泛贊譽及肯定。

  本設備引進歐洲先進技術，設計合理，結構緊湊，能耗低，噪音小，可與庫底，庫側卸料裝置聯鎖運行，設備最大裝灰量可達 150-300T/H。設備采用自動料位控制系統，料車裝滿即自動停止放料，從而實現裝卸過程自動化，裝車效率高、粉塵污染少。

  本設備廣泛適用于建材(水泥、石粉、干粉砂漿、粉煤灰)、電力、化工、煤炭、鋁業等行業，是散裝粉狀或顆粒狀物料裝車、裝船的理想設備。

結構與原理

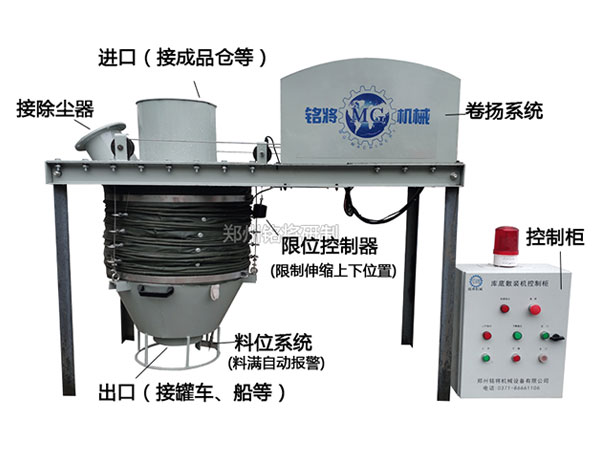

  高效無塵散裝機主要由手(氣)動蝶閥、卷?yè)P(yáng)主機、散裝頭、料位系統、單機除塵器(客戶自備)及控制裝置等部分組成。

  當運輸工具進入裝料位置后，操作電控系統控制開關，散裝機伸縮頭下降伸長，當散裝頭錐面與汽車入灰口上部密合時，升降機停止下降，此時打開氣動卸料閥門，及除塵風機，進入行卸料作業階段。當物料裝滿，料位計發出提示警報信號，操作員發出控制信號，關閉氣動卸料閥門，關閉除塵風機，提升升降機伸縮頭。當提升機伸縮頭上升到預定上限位置后，

  上限位控制單元發出信號，升降機停止，全部裝卸過程完成。

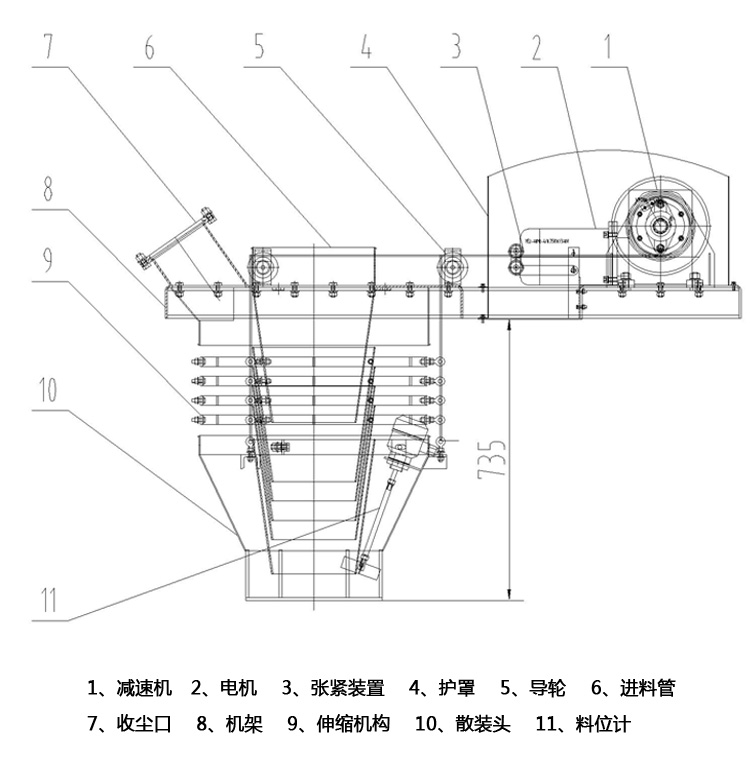

主要結構

  1.控制系統

  控制系統是散裝機的心臟，負責控制散裝機整個卸料過程。它由控制拒、接近開關以及料位計、支架、電線等元件組成。散裝頭下降至下限位位置，通過控制系統打開給料閥門，散裝機開始裝料;當物料料位達到滿載位置后，料位計關聯指示燈報警提示，此時可通過控制系統關閉給料閥門，卸料完成。卸料完成后，打開卷?yè)P(yáng)電機，提升散裝頭;同時限位控制器控制散裝頭的上升位置，當散裝頭接近預定位置時，關閉卷?yè)P(yáng)電機，從而完成物料的裝卸。

  2.可伸縮散裝頭

  干灰散裝機伸縮頭內襯采用鋼短節伸縮，對位靈活方便、準確，伸縮頭的結構保證在卸料過程中不產生變形，無堵灰現象，耐磨損，外套采用船用薄形帆布，透氣耐用，不易老化和損壞。散裝頭提升9平穩，采用3繩提升結構，鋼絲繩具有防跑偏功能。伸縮頭的伸縮行程2000mm(可根據實際需要訂制)。

  3.卷?yè)P(yáng)裝置

  卷?yè)P(yáng)裝置由電動機、減速機、限位控制器、接近開關、鋼絲繩等組成，用于靈活高效控制散裝頭伸縮行程。

  4.脈沖除塵器(可選)

  散裝機可選配一臺DMC型電子脈沖除塵器，由抽塵風機、噴吹系統、箱體和濾袋組成。箱體設有吸塵口，把從散裝機吸來的含塵氣體經濾袋后得到凈化，凈化后的氣體經由抽塵風機出風口排空，滯阻在濾袋外壁的灰塵經由噴吹系統循環處理以后被清除。從而實現現場無塵作業。

性能參數

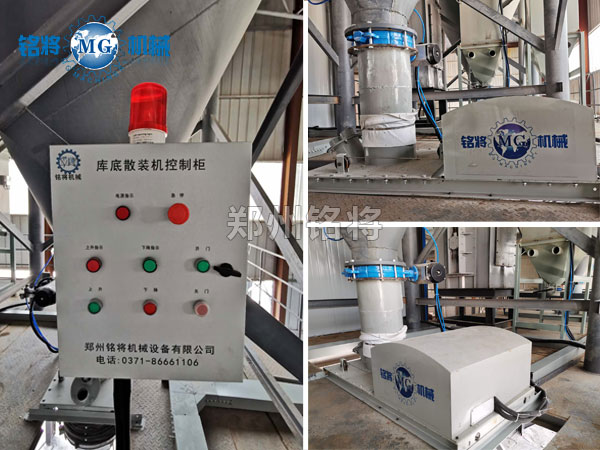

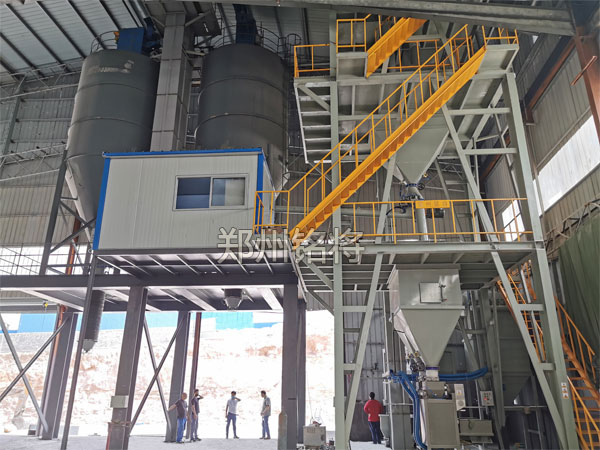

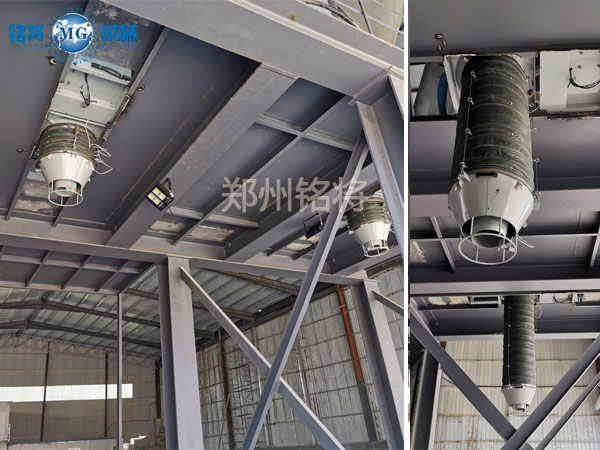

安裝現場

公司實力

我公司生產的產品已獲得ISO9001國際質量認證及歐盟CE認證

  自2000年以來，憑借先進的設計、過硬的質量、親民的價格、貼心的服務，我公司先后為開磷集團、祥得士集團、中橋集團、中交集團、西安龍橋科技、嘉寶莉、剛玉建材、瑞士羅米爾、阿聯酋格蘭科技等中國500強行業龍頭及國外知名公司提供產品方案及服務。鄭州銘將期待與您合作，歡迎您的光臨，攜手銘將，共創輝煌。
